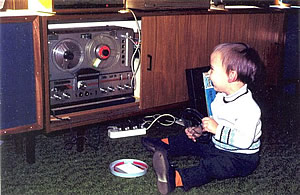

"De bijna 2-jarige Niels Zack test hier de wonderschone Telefunken 204-bandrecorder van zijn vader. Het ligt voor de hand dat hier een band draaide met opnames van het onvergetelijke schip. De appel valt immers niet ver van de boom". Foto: F.L. Zack

Zoektocht naar de Radio Veronica zeezender apparatuur

door Niels Zack

Het is in de zomer van 1998 als ik aan Ad Bouman vraag wat er in augustus‘99 gaat gebeuren wanneer het 25 jaar geleden is dat Veronica als zeezender moest stoppen. Ad was daar eigenlijk nog niet mee bezig. Een speciaal programma via Radio Gooiland leek hem wel wat. Ik stelde voor om eens te inventariseren wat er nog aan bruikbare apparatuur uit de zeezendertijd aanwezig was, en wat er daarvan nog bruikbaar zou zijn.
Diezelfde middag nog gingen we naar de opslag, een niet verwarmde garage box ergens in het Gooi. Toen de deur openging was ik met stomheid geslagen, naast Philips mengtafels uit de Lapershoek villa en Telefunken recorders van de Zeedijk, stond daar de gehele boordstudio met zijn 4 Akai recorders en restanten van de, door de boordtechnici, zelfgemaakte mixer.
Het geheel zag er redelijk uit, de capstan-assen en bandgeleiders van de recorders waren ondanks de ongunstige opslag niet vastgeroest.


zelfgemaakte boord mixer (net af) op dek Norderney

Philips mixer met rechts de Pye limiter /compressor

Boem is Ho!
De Philips mixer die Ad en Jurg van Beem gebruikten in studio 2 verdween, samen met 2 PYE limiters, mee in mijn auto. Na een eerste vluchtige controle bij thuiskomst heb ik de stekker in het stopcontact gestoken met de gedachte “Boem is Ho!”.
En boem werd het, de hele voeding klapte uit elkaar (was mijn vrouw niet blij mee, ik deed één en ander nl in de woonkamer).

De opslag van Ad
Na de sluiting van de zeezender Veronica zijn 2 studio’s meegenomen door de VOO naar hun pand aan de Oude Enghweg. Toen men eenmaal gebruik kon maken van de faciliteiten van de NOS zijn de spullen overgedaan aan de stichting Nederlandse Top 40/studio Top 40.
Via een aantal omzwervingen is het materiaal bij Ad Bouman belandt bij wie het vanaf midden jaren 80 in opslag staat.

de gebruikte jingle machines in 1999. foto: Jelle Boonstra
Fragment testuitzending 1224 van Ad Bouman en Karel van het Snoer ;-)

De spotmaster van Robbie Dale
Philips gebruikte in de 60er jaren condensatoren die na verloop van tijd leegliepen. De troep die vrijkomt tast printen aan, dit was er dus gebeurd.
Met een gerestaureerde voeding en een extra blower voor de broodnodige koeling ging het beter. Inmiddels had Ad, enthousiast geworden, draaitafels, studio recorders, de boord limiters en een map vol met schema’s en aantekeningen van zowel Karel van der Woerd en José van Groningen gevonden. Ook die gingen mee naar mijn huis, evenals de originele Spotmaster die Robbie Dale meenam van Radio Caroline. Deze machine deed het niet meer, maar een e-mail naar de fabrikant Broadcast Electronics in Amerika leverde het enige schema op wat ze nog hadden.
Het kwam keurig per post uit de States, een dik boek met alle benodigde informatie om ook dit stukje radio geschiedenis in ere te herstellen. In de uiteindelijke 1224 studio stonden andere jinglemachines maar na de reparatie heb ik wel als test diverse jingles, o.a. de weerbericht pingel, ermee opgenomen.

De originele Juul Geleick voorversterker
De Telefunken microfoon waarmee de Paay zusjes allerlei spots ingezongen hebben klinkt nog steeds perfect, maar is niet gebruikt bij 1224 maar je kon hem in de vitrine van de Veronica bar zien. De draaitafels, Garrard 301 en 401 met Shure M44-7 elementen draaiden nog goed, alleen een slipmat en de naalden waren aan vervanging toe. De witte 301 draaitafel had zelfs nog de originele Juul Geleick voorversterker.

Hier volgt wat uitleg van Juul over de voorversterker:


de speciaal door Juul ontworpen PU voorversterker op insteekprint (deze kwam uit studio 4)

het orginele schema uit februari 1969
Al pratend met Ad Bouman kwam ik tot de slotsom dat we vanwege de middengolf en de beperkte frequentiekarakteristiek toch een soort “hoog” correctie moesten toepassen. Dit omdat we ook veel Amerikaanse persingen draaiden die soms (te) veel hoge tonen bevatten.
En die correctie hebben we experimenteel vastgesteld. Ik ontwierp een voorversterker en maakte 15 insteekprintjes die we zo konden uitwisselen. Het was de tijd van “Time of the season” van The Zombies (voorjaar ’69). Met die plaat, de Amerikaanse persing op DATE records met een groen label, hebben Ad en ik in het “hok” van Karel de pick ups en de frequentie karakteristiek van de door mij ontworpen voorversterker getest. Met 3 druktoetsen naast het plateau ( zie foto) kon je de weergave correctie in het hoge gebied van het frequentiespectrum veranderen. En zo kwamen we tot een prima frequentiekarakteristiek op de middengolf wat de platen betrof!



proefopstelling PU en mixer in Lapershoek februari 1969

de 3 drukknoppen tbv de frequentiecorrectie bij de Garrad pick-ups (in gele cirkel)


Na veel zoeken in m’n archief met schema’s is het orginele schema eindelijk boven water gekomen!. In grote lijnen is het een RIAA correctie met twee transistoren (BC171) gevolgd door een emmitor volger (BC171) om de aanpassing te verzorgen naar de lijningang van het Philips mengpaneel. Het geheel heb ik gemaakt op het toen bij veel electronica knutselaars gebruikte VERO (nica?) board dat onder de draaitafel in een connector gestoken kon worden. In totaal heb ik er 15 gemaakt.

Tot zover de uitleg van Juul.

Een ander probleem waren de aansluitingen van de Philips mengtafel. Die waren uitgevoerd volgens de studio norm van begin jaren 60: grote Tuchel stekers. Op oude Sennheiser microfoons kom je ze wel eens tegen. Alleen was Ad ze kwijt geraakt. Na wat speurwerk bleek een grossier ze nog te kunnen leveren voor fl. 20.- per stuk (6 ingangen, 3 uit).

ABBT promo met Bart van Leeuwen en Adje Bouman


Niels test het Philips mengpaneel
foto: Niels Zack


De Radio Dag
Een mooie plek om alvast wat apparatuur te laten zien aan de liefhebbers was natuurlijk de zeezender radio dag van 1999 in Haarlem.
De Garrard 401 draaitafel, de studio Akai recorder en de Philips mixer gingen mee in de Citroen Berlingo van mijn toenmalige werkgever. In Haarlem aangekomen bleek de limiter nog thuis te liggen. En aangezien de mengtafel zonder dat ding niets doet zat er niks anders op dan heen en weer te rijden. Op zaterdag is het vrij druk in Haarlem maar ik vond nog wel een parkeerplek vlakbij het zaaltje. Dit bleek later een invalide plek te zijn en dat betekende dat de Berlingo weggesleept was naar een industrieterrein waar ik de auto voor zo’n 350 gulden weer mee kon nemen. Jelle Boonstra opperde nog om met de pet rond te gaan maar dat haalde niks uit.
Alle reacties op die dag en de vele foto verslagen op diverse internet sites maakte het team nog enthousiaster en kort daarna volgde het bericht dat een tijdelijke middengolf frequentie als evenementenzender onder de naam Veronica onder bepaalde voorwaarden mogelijk was.
Ondertussen zat “de meester” Ad ook niet stil. De galmveer van Tom “Klaas Vaak” Mulder bleek hij ook te bezitten. Mulder gebruikte deze voor zijn eigengemaakte jingles. De galmt stond wel aangesloten maar is bijna niet gebruikt, in de live Kolder op zolder show van 29 augustus 1999 hoor je Ad ermee experimenteren: “Hij klinkt niet zo mooi als mijn galmplaat ooit deed.” Half augustus 1999 was alles klaar om vervoerd te worden naar Hilversum. Terplekke zouden mensen van Radio Gooiland een meubel maken om alle apparatuur in en op te zetten. Vooral voor de mengtafel moest een extra versteviging gemaakt worden vanwege het hoge gewicht.


meubel tbv apparatuur in studio Lapershoek'99, foto: Niels Zack


Het was de bedoeling om de originele studio opstelling zoveel mogelijk te benaderen. Om de continuïteit te garanderen werd er een extra paneel rechts naast de Philips mixer geplaatst om zo meer lijningangen en auxaileries te creëren en eventueel uitvallen van ouder materiaal op te vangen. Via dit paneel kwamen de uitgang van de Philips tafel, de Telefunken m-15, een spotmaster, telefoonvork, cd en md spelers, extra microfoons en andere randapparatuur in de uitzending. Voorwaarde van Ad was wel dat alle bronnen voor de live programma’s de PYE limiter passeerde. Dit resulteerde in een interessante schakeling van pre en post-aux instellingen en een imposante draadboom onder het studiomeubel. De uitgang van deze mengtafel kwam daarna uit in een eindregietafel die tevens voor de PA zorg droeg.
Een zendlijnbegrenzer bewaakte de niveaus voordat het signaal via een PTT lijn naar Lopik de zender op ging.
Als extra was er nog een gebalanceerde splitter aan de zendlijn gekoppeld zodat radio of tv de mogelijkheid kreeg het signaal rechtstreeks “in te prikken”.

Een waar ReVox museum achter in de zaal, waaronder de G36 van diverse Jinglesessies, voor de nachtelijke non-stop uren en later in de week voor het zoeken in de programmabanden naar rookreclame’s kwam er nog een B77 bij.

Iemand bij het commissariaat van de media tipte dat het wijs zou zijn deze tabaksreclame’s reclame’s niet langer te draaien ondanks de reclame ontheffing.

Freek Simon () en Arend Langenberg

Gevolg: vooraf tientallen banden doorluisteren en op de gewraakte momenten een ruitertje tussen de band steken. ( ruitertje= stukje papier wat zichtbaar een bepaald punt op de band aangeeft) Non-stop in de nacht kwam van banden die voor dat doel al in 1974 gemaakt waren en van 4 uurs videobanden.
Aangezien ik 's nachts vaak zendlijn bewaking deed draaide ik veel van non-stop zelf van single of lp tot een uur of 3. Daarna slapen in het hotel en om 7 uur weer op om de eerste programmaband te starten.
De programmatechniek werd zoveel mogelijk door oud Veronica mensen verzorgt. Daarbij draaide Juul Geleick het liefst in de ochtend, Ad in de avond en Jurg van Beem in de middag. Het nieuws kwam live vanuit de kelder, voorgelezen door radio Gooiland medewerkers. Of door oud Veronica nieuwslezers, w.o. Freek Simon, Arend Langenberg, Harmen Siezen en Dick Klees.



Karel en Ad tijdens De Kolder op zolder show deel 2, foto: Niels Zack

Echt grote problemen deden zich niet voor deze 10 dagen, behalve: de eerste dag liep de AKAI met de top 40 steeds langzamer. Een defecte condensator in het loopwerk was de schuldige.
Tijdens de Kolder op zolder show van zondag de 29ste knalde tijdens een kreet van Bouman de Philips mengtafel de lucht uit. Karel van de Woerd herkende deze storing direct, gaf aan dat dit niet ernstig was. “Bouman moest maar niet zo schreeuwen”.
De volgende dag werd de uitval frequenter met als hoogtepunt de ABTT. Karel had uit Frankrijk een koffertje met gereedschap meegenomen, Hij trok om 12 uur s’nachts, de non-stop liep al, de mengtafel open knipte een draad door van de testtoongenerator waardoor de voeding minder belast werd en het probleem was verholpen.
Om dit te bewijzen stopte Ad de non-stop en gingen de heren live verder met een testuitzending van een uur onder de noemer De Kolder op zolder show deel 2.

Alle programma’s tijdens het 1224 project werden op 2 Sony DAT recorders opgenomen. Een recorder op lage snelheid voor het commissariaat en archief. (32kHz).
En de andere op hoge snelheid om de speciale live programma’s aan te kunnen leveren bij Arrow classic rock (44.1 kHz).
Tijdens de 10 dagen in de kelder van Lapershoek kwam er ook nog materiaal boven water dat verloren was gewaand zoals een Telefunken M24 recorder (Lex had 'em 'bewaard')) de enige die op 19 en 38 cm/s draaide, en één van de twee aircheck Akai recorders (Jurg van Beem), en een Junghans studio stopwatch (Ruud Westbroek).


de 25 jaar lang door Lex “bewaarde” M24 recorder
foto: Niels Zack
AKAI continue registratie recorders op 2,4 cm/sec

Junghans klok van Ruud Westbroek om programmatijd bij te houden
foto: Niels Zack

En tijdens de ABTT schonk iemand een splinternieuwe Garrard 401 draaitafel.
Samen met de dia’s van Dick Boll, die inmiddels gescand zijn, een schitterende uitbreiding van de toch al niet geringe verzameling materiaal. Het uitschakelen van de zender tijdens de reünie op 31 augustus uur veroorzaakte bij velen gemengde gevoelens. “Een déjà vu” hoorde ik meerdere malen roepen. Voor anderen was er na 25 jaar een last van hun schouders gevallen. “Ging het in ’74 ook maar net als nu”. Het was een waardige afsluiting van een geslaagd evenement.

Dit was mijn 1224 verhaal. Zoals ik het van zeer nabij beleefd heb. Niet alleen die 10 dagen, maar ook de voorbereidingen in het voorafgaande jaar.

Niels Zack, november 2003.


Foto’s: tenzij anders vermeld, copyright Stichting Norderney.
